一、產品概述

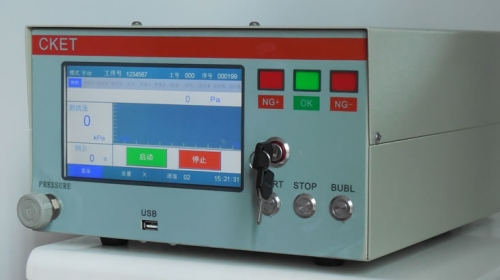

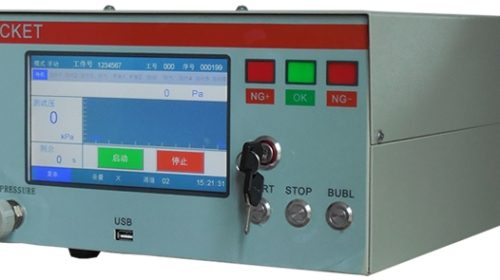

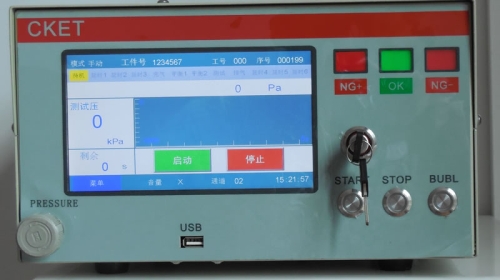

本儀器是用來檢查各種部件、成品的氣密性差壓式測漏儀。
本系列機型與原有機型相比較，本儀器加強了擴展輸出口功能、測試數據管理功能與通訊功能；增加了多通道參數設置與選擇、大容量記錄存儲、U盤數據傳輸?shù)裙δ埽瑫r提高了差壓分辨率以及操作的方便性，可實現所有測試品在不同條件下的自動化測試。
二、功能特點
1、采用美國進口羅斯蒙特高精度差壓傳感器，穩定可靠精度高；
2、內部氣控器件均采用日本SMC進口，穩定可靠，壽命長。
3、檢測端密封球閥采用美國Parker手動球閥，密封可靠。
4、7寸大屏幕觸摸屏顯示，操作界面清晰方便、易懂；
5、操作按鈕采用不銹鋼帶燈按鈕穩定可靠，壽命長。
6、多通道參數〈32組〉，可以容易的進行參數通道的選擇與設定；
7、測試結果 PA,PA/S,mL /S ,mL/min，
8、大容量存儲器，可存儲10萬組測試結果，內部還集成SD卡擴展接口可擴展至最大32G SD卡即可存5年以上的測試結果。（選購）
9、不合格產品大音量聲光報警。
10、具有手動測試模式，自動測試模式.
11、具有豐富的數據統計與分析功能；
12、具有工業串口，可實現與PLC或PC機通信、實現打印標簽、條形碼掃描等功能； 12、USB數據輸出，可直接將檢測數據以EXCEL格式寫入U盤；
13、帶有8組繼電器輸出、8組晶體管輸出（接口供電儀器內/外部可選），觸摸屏可靈活配置輸出接口為合格信號輸出、不合格信號輸出、標準或被測端不合格信號輸出、合格打標信號輸出、A工位夾具控制輸出、B工位夾具控制輸出、普通夾具控制輸出。
14、帶有遠程控制接口，有啟動，停止，雙工位自動切換，A工位啟動，B工位啟動通道切換等功能。
15、可驅動外置條形碼打印機,條形碼掃描槍是方便測試記錄追溯（選購）
16、擁有匹配MES系統接口
三、本機參數
| 測試壓 | 最小顯示 | 0.1kPa |
| 顯示范圍 | 0~300kPa | |
| 精度保證范圍 | 0~300kPa | |
| 傳感器耐壓 | 2.4MPa | |
| 傳感器精度 | 0.1%.F.S | |
| 差壓 | 分辨率 | 0.1PA |
| 最小顯示 | 1PA | |
| 傳感器量程 | -1000~+1000PA | |
| 傳感器耐壓 | 13.8MPA | |
| 顯示單位 | 測試壓 | KPa,Kg/cm2,PSI,Bar,mmgH |
| 泄漏量 | PA,PA/S,mL /S ,mL/min. | |
| 泄漏量顯示 | 位數4位，顯示采樣頻率10HZ | |
| 先導氣壓源 | 400~600kPa | |
| 參數通道數 | 32組（0~31） | |
| 時間設定 | 0~999秒 | |
| 硬件 | 32bitCPU | |
| 電源 | AC220V±5%，50HZ | |
| 測試壓源 | 0.5Mpa干凈干燥的空氣 | |
| 環境溫度 | 使用溫度為0~40℃； | |
| 濕度 | 保存溫度為0~50℃ | |
| 80%RH,以下，無結露 | ||
| 輸出控制IO接口 | 8路開路集電極驅動能力24VDC/800mA | |
| 輸入控制IO接口 | 8路繼電器驅動能力5A/30VDC、3A/220VAC | |
| 8路輸入接口可內外部供電選擇, 電源電壓24VDC，控制電流>10mA | ||
| 尺寸與重量 | 外形39.9CM*29CM*18CM 重量 14.7Kg | |
四、氣密性差壓檢漏儀主要配置
| 序號 | 配置 | 型號 | 備注 |
| 1 | 羅斯蒙特1A差壓變送器 | 3051 | 產地：美國 |
| 2 | SMC氣控閥 | VXA22 | 產地：日本SMC |
| 3 | 精密調壓閥 | IR050 | 產地：日本SMC |
| 4 | ParKer球閥 | G1/4 | 產地：美國派克 |
| 5 | 主控CPU | LPC | 產地：德國恩之普 |
| 6 | 模數轉換器 | AD | 產地：美國德儀 |
| 7 | 觸摸屏 | B410 | 產地：臺灣臺達 |
| 8 | 不銹鋼按鈕 | Φ16 | 產地：浙江紅波 |
| 9 | 指示燈 | Φ16 | 產地：浙江紅波 |
| 10 | 調壓過濾組件 | AFR2000 | 產地：臺灣亞德客 |
五、氣密性差壓檢漏儀選型
CK①-② ①正壓測試壓等級 ②選項功能
| ① | 測試壓范圍 | ② | 功能備注 |
| 050 | 0~50KPA | 無 | 標準配置 |
| 100 | 0~100KPA | V | 負壓測試功能-100-0KPA |
| 300 | 0~300KPA | L | 含標準漏孔 |
| 600 | 10~600KPA | E | 含外部充/排氣裝置 |
| 1000 | 10~1000KPA | S | 含雙工位切換裝置 |
| 1800 | 50~1800KPA | B | 條形碼打印機 |
| 3000 | 50~3000KPA | G | 條形碼掃描器 |
| 4000 | 50~4000KPA | P | 自動壓力調節器 |
| V | 單負壓差壓檢漏儀-100-0KPA |

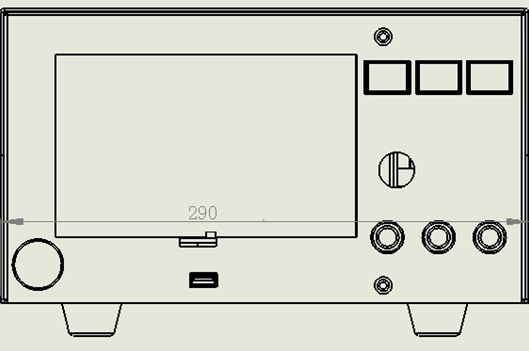

六、機器外形尺寸圖
